Cambio de pila en una placa MVS (Tutorial original elaborado por Kamencesc)

El presente tutorial nos guiará para poder llevar a cabo el cambio de pila en una placa MVS. Las siguientes fotos muestran una pila en un estado avanzado de corrosión, aunque sin afectar aún a la placa. La primera foto ilustra un ejemplo de placa con pila la cual tiene corrosión. La segunda foto muestra la placa sobre la cual se realizará el cambio:

Lo primero que haremos es quitar los protectores que llevan las MVS en la parte inferior para poder desoldar calentando el estaño, siempre con cuidado. No deberíamos usar un cúter directamente sobre la PCB, para no dañar ninguna pista. La siguiente foto, aunque realmente corresponde al final del proceso, muestra el corte en esa protección:

A continuación cortaremos las patas de la pila para trabajar con más comodidad, así si desoldamos una, con una pinzas podemos ayudarnos a extraer la parte que ha quedado después del corte. Es recomendable limpiar un poco la placa en el caso de que presente suciedad. En este caso hemos pasado un cepillo de dientes, un objeto muy útil para esta finalidad.

Nos podemos ayudar de malla de cobre para desoldar, que absorberá el estaño derretido. Si tenemos una bomba de absorción, manual o automática, también vendrá bien, aunque en este caso nos decantamos por la primera opción.

Una vez los agujeros están libres ya podemos preparar nuestra base para la pila. Nos aseguraremos de que las patitas estén alineadas correctamente y que no moleste con ningún otro chip de alrededor. Algunas bases suelen ser un poco más grandes y requeriría algo más de bricolaje, pero no es nuestro caso.

Seguidamente mostramos unas imágenes del resultado final. El soporte está bien adherido, aunque ha quedado algo torcido.

Durante el proceso lo rematamos con algo mas de soldadura. Aunque con lo que había quedado del desoldado parecía suficientemente resistente, no nos la quisimos jugar y pusimos un poco mas.

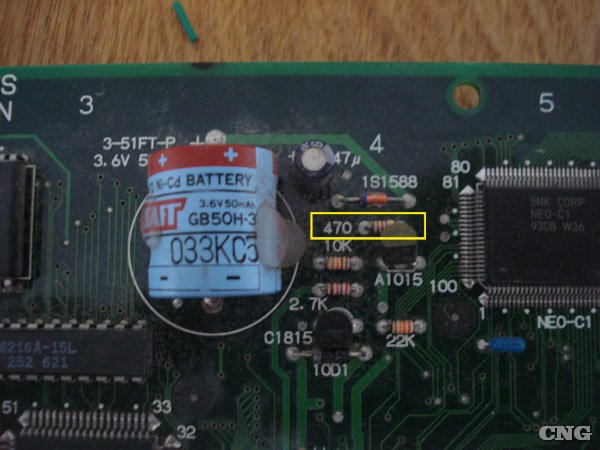

Normalmente se recomienda usar pilas recargables. En este caso la hemos preparado para una LIR2032 (equivalente recargable de la CR2032 que tantos aparatos usan). Si lo que queremos es usar la CR2032 tenemos que cortar o desoldar la resistencia de 470K que tenemos al lado de la pila.

Decir que las LIR2032 no llegan a esos 50mah que pide la placa, suelen ser de 35 con picos de 40, pero parece ser la recomendada en muchos foros.
